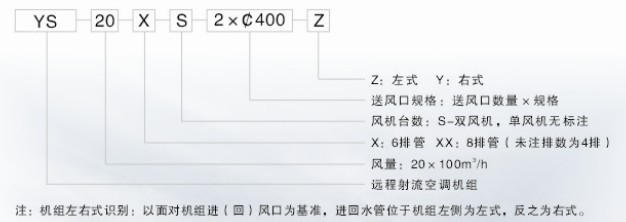

一、遠程射流空調機組型號表示方法

二、遠程射流空調機組特點

1、 箱體

采用高密封性材料框架加裝彩鋼板制作的低熱阻隔板組合而成�？蚣転殇X合金型材骨架；壁板為聚氨酯整體發泡，導熱系數為：λ=0.002w/m.℃。也可采用高倍聚乙烯壁板或玻璃棉壁板。該結構防銹耐蝕，美觀耐用，箱體漏風率小。

2、 風機

采用低噪聲高效率外轉子離心風機，風機經精密動平衡校正，確保機組運行平穩，使之具有低噪聲和較高全壓的特點。

3、 表冷器

主要采用優質無縫紫銅管和高純度鋁箔，經先j的機械或液壓漲管工藝使之緊密一體保證了產品優越的性能和可靠的質量。

4、 干式凝水盤

特厚內襯保溫材料確保機組在惡劣環境工況下無凝露滴水。凝水盤微傾安裝，有利于凝結水排放。同時凝結水管按非滿流狀態計算，排放能力為機組正常運行時排放量的5倍以上。凝結水的及時排放減少了凝水盤的“觸水”時間，既有利于減輕凝水盤的腐蝕又避免凝水盤滋長細菌，保證了室內空氣品質。

5、 風口

采用射流性能優越的球型噴口作為送風口，可以實現無風管遠距離送風。特別適合高大空間，尤其是大面積車間的暖風下送。水平送風時，送風角度可以在60°范圍內手動或使用控制器上下調節，使冷熱風能夠送達所需位置。

6、 控制

可選配本公司設計制造的變頻調速系統，根據空調負荷，自動調節空調機組送風量，過渡季節可采用全新風運行

7、 空氣過濾器

可任意從機組左右、上下方便地抽出，所以特別適用于空間緊湊場合的維護清洗。濾料可采用錦綸凹凸網或無紡布材質。

三、遠程射流空調機組設計選型

    采用球型噴口作為送風口的遠程射流空調機組與普通吊頂式空調機組不同，這種空調機組不接風管，主要用于遠距離直接送風�？照{(diào)機組的熱工性能參數計算與普通空調機組相同，設計選型主要是氣流組織計算。對于某建筑物，當送風距離、空調機組安裝高度、送風溫度、室內溫度、送風量大致確定后，需要選擇合適的遠程射流空調機組，使該機組風口送出的冷熱射流可以滿足以下要求：
◆ 冷熱風送到指定位置；
◆ 冷射流不會中途下落，導致人體不適；
◆ 熱風可以達到要求的送風距離和位置；
◆ 末端溫差滿足設計要求；
   設計選型應考慮多個機組送風口之間的相互影響和共同作用。射流的擴散寬度大約是射程的0.4倍，機組布置密度以略小于擴散寬度為宜。
    如機組緊貼天花板，應考慮貼附的影響。貼附氣流射程約是一般氣流的1.4倍。

四、遠程射流空調機組用途

遠程射流空調機組適用于以下場合：
1、大空間，希望降低一次性投資，節省空調運行費用的場合；
2、室內上部空間不允許安裝風管或難以安裝風管的場合；
3、高大空間熱風難以下送的場合。譬如：大型超市、廠房車間、體育場館、游泳館、候機大廳、展覽館、門廳、大堂等。

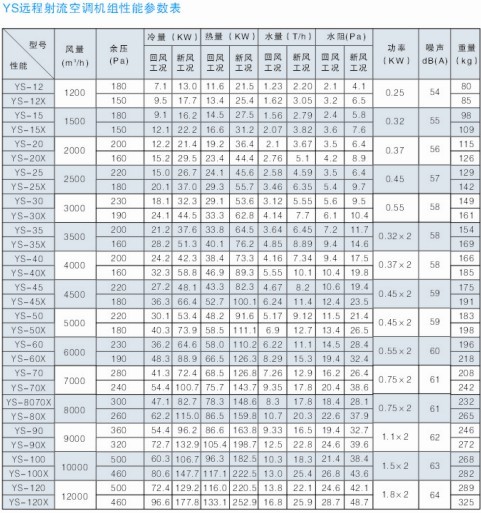

五、遠程射流空調機組參數

注：1、回風工況：供冷進風干球溫度27℃、濕球溫度19.5℃，進水溫度7℃，進出水溫差5℃。

供熱進風干球溫度15℃、熱水進水溫度60℃

2、新風工況：供冷進風干球溫度34℃、濕球溫度28℃，進水溫度7℃，進出水溫差5℃。

供熱進風干球溫度-4℃、熱水進水溫度60℃。
